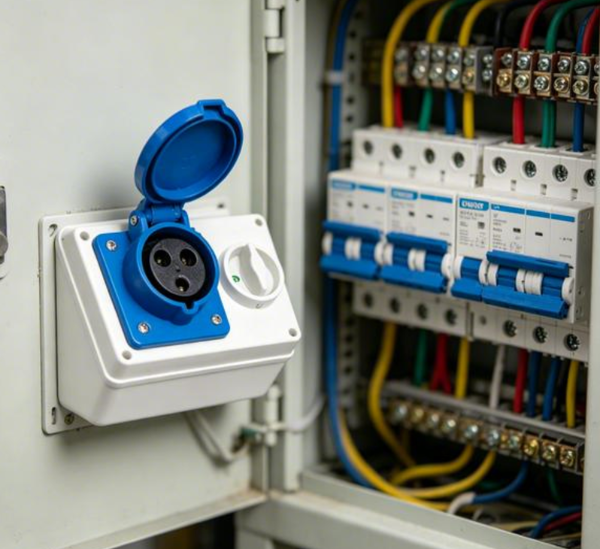

¿Qué hay dentro de un tablero de distribución y qué hace cada parte?

¿Cuál es el propósito principal de un tablero de distribución?

En esencia, un tablero de distribución toma un suministro entrante (monofásico o trifásico, según la instalación) y lo divide en múltiples circuitos salientes protegidos, cada uno de ellos dimensionado y clasificado para lo que sea que esté alimentando: circuitos de iluminación, tomas de corriente, equipos fijos, cargas de HVAC o circuitos especializados para cualquier cosa que consuma una corriente significativa.

Dividir la carga de esta manera no es sólo cuestión de orden administrativo. Significa que una falla en un circuito (por ejemplo, un circuito de enchufe que se dispara debido a una sobrecarga) no desactiva la iluminación ni otros circuitos no relacionados que comparten la misma placa. Ésa es la ventaja práctica de la separación de circuitos, y es un requisito fundamental según la mayoría de las normas de instalación eléctrica, incluida la IEC 61439, que rige la construcción y verificación de conjuntos de distribución y aparamenta de bajo voltaje.

El gabinete en sí cumple una doble función: albergar los componentes internos y al mismo tiempo proporcionar una barrera definida contra el contacto accidental con piezas vivas, el ingreso de polvo y humedad, según su clasificación IP.

La escala cambia considerablemente la complejidad interna. Una pequeña unidad de consumo doméstica podría albergar una docena de MCB unipolares en un carril DIN con un simple interruptor principal. Un tablero de distribución que sirve a un piso comercial o un área de proceso industrial puede funcionar con cientos de amperios de clasificación de barra colectora, múltiples vías de subdistribución y una combinación de MCB, RCBO e incluso MCCB para circuitos más grandes; todo ello necesita una coordinación cuidadosa para que una falla active primero el dispositivo de protección más cercano, en lugar de generar una cascada para activar innecesariamente el dispositivo de entrada principal.

El principio subyacente permanece constante independientemente de la escala: el suministro llega, se divide en circuitos protegidos y se organiza de manera que una persona competente pueda trabajar con seguridad.

¿Qué partes se encuentran comúnmente? Tablero de distribución interior ?

Aunque los diseños pueden variar, comúnmente se encuentran varios tipos de componentes dentro de un tablero de distribución. Cada uno contribuye a la forma en que se controlan o protegen los circuitos eléctricos.

Estas partes no deben verse como elementos aislados. Están organizados como un sistema.

El interruptor principal proporciona un medio central para controlar el suministro. Los dispositivos de protección se ocupan de circuitos individuales. Las barras colectoras y los puntos de conexión ayudan a distribuir las conexiones eléctricas. Las etiquetas hacen que el arreglo sea más fácil de entender.

El recinto reúne todo y proporciona separación física del entorno circundante.

¿Cómo funciona el interruptor principal dentro de un tablero de distribución?

El interruptor principal es una de las partes más fáciles de entender.

Proporciona una forma de controlar el suministro eléctrico que ingresa al tablero de distribución. Cuando el interruptor está apagado, el suministro entrante se puede desconectar de los circuitos servidos por la placa.

Esta función puede resultar útil durante el mantenimiento o cuando es necesario aislar la instalación eléctrica. Le brinda al operador un punto de control central en lugar de requerir que los circuitos individuales se manejen por separado.

También importa la posición del interruptor principal. Debe ser fácil de identificar y operar. Una placa abarrotada o mal dispuesta puede hacer que incluso una simple acción de conmutación sea menos conveniente.

Por este motivo, la distribución interna está estrechamente relacionada con la usabilidad. Un cuadro de distribución no sólo debe contener las piezas necesarias. Esas partes también deben organizarse de manera que quede claro su propósito.

¿Qué papel desempeñan los dispositivos de protección de circuitos?

Los dispositivos de protección de circuitos son otra parte importante de la disposición interna.

Diferentes circuitos eléctricos pueden experimentar diferentes condiciones de funcionamiento. Un dispositivo de protección ayuda a responder cuando una condición eléctrica se sale del rango esperado. Su propósito es reducir el riesgo de daños al circuito y al equipo conectado.

Estos dispositivos generalmente están asociados con circuitos individuales. Si ocurre un problema en un circuito, la disposición protectora puede ayudar a limitar su efecto en lugar de permitir que el problema afecte a todos los circuitos conectados a la placa.

Esta es una de las razones por las que los tableros de distribución se dividen en circuitos separados. Un edificio se vuelve más fácil de administrar cuando la iluminación, los enchufes, los equipos y otras cargas eléctricas se pueden manejar de forma independiente.

La disposición de los dispositivos de protección también afecta a la identificación. Cada circuito debe ser fácil de distinguir de los demás. Las etiquetas claras pueden ayudar a los usuarios a comprender qué dispositivo se relaciona con qué parte de la instalación eléctrica.

Para los equipos de mantenimiento, esta sencilla organización puede ahorrar tiempo. Pueden identificar el circuito relevante sin tener que rastrear cada conexión a través de la placa.

¿Por qué son importantes las barras colectoras dentro de un tablero de distribución?

Las barras colectoras son barras rígidas de cobre o aluminio que atraviesan un tablero de distribución y transportan corriente desde el suministro entrante a cada disyuntor saliente, y su tamaño y diseño afectan tanto el rendimiento eléctrico como la organización física dentro del gabinete.

En lugar de cablear cada disyuntor de regreso al terminal de entrada individualmente con conductores sueltos, las barras colectoras proporcionan un conductor continuo y con la clasificación adecuada al que se conecta cada disyuntor, generalmente a través de una conexión de clavija aislada o de horquilla, según el diseño del sistema de barras. Esto reduce drásticamente el desorden de cableado que de otro modo llenaría el gabinete, y también estandariza la capacidad de transporte de corriente en todos los ámbitos, ya que la barra colectora en sí está clasificada para manejar la carga total esperada del tablero, no solo cualquier calibre de cable que se haya tendido a cada disyuntor individual.

La clasificación de corriente de la barra colectora debe igualar o exceder la suma de las demandas del circuito conectado, con margen para consideraciones de factor de diversidad dependiendo del tipo de instalación, un detalle que se calcula durante el diseño, no se asume a partir del tamaño físico del gabinete.

El diseño físico de la barra colectora también determina la facilidad con la que se trabajará en la placa más adelante. Un tramo de barra colector ordenado y bien soportado con puntos de conexión claramente visibles permite al técnico rastrear visualmente las rutas de corriente. Un diseño estrecho donde las barras colectoras y las conexiones del interruptor se superponen de manera incómoda hace que la inspección visual (y el espacio libre para trabajar seguro) sea mucho más difícil de mantener, lo que importa directamente para el cumplimiento de los requisitos de espacio libre para trabajar especificados para los equipos de distribución de bajo voltaje según las regulaciones nacionales de cableado.

¿Cómo se organizan las conexiones de neutro y tierra?

Las conexiones de neutro y tierra son partes importantes de muchas disposiciones de cuadros de distribución.

El punto de conexión neutro proporciona una ubicación organizada para conductores neutros de diferentes circuitos. En lugar de tener estos conductores dispersos por todo el recinto, se pueden agrupar en una zona claramente definida.

El punto de conexión a tierra tiene un propósito diferente. Proporciona una ubicación común para los conductores de protección y ayuda a mantener estas conexiones organizadas.

Aunque los dos sistemas de conexión tienen funciones diferentes, ambos se benefician de una identificación clara.

Una buena organización reduce la posibilidad de confusión durante la inspección o el mantenimiento. Las etiquetas y la separación física pueden ayudar a los usuarios a reconocer qué conexiones pertenecen a qué parte del sistema eléctrico.

Esto es particularmente útil cuando una placa contiene muchos circuitos de salida. A medida que aumenta el número de conexiones, la organización simple se vuelve cada vez más valiosa.

¿Por qué la carcasa es tan importante como los componentes internos?

El gabinete es fácil de tratar como una idea de último momento una vez que se clasifican los componentes internos, pero sus especificaciones afectan directamente tanto la seguridad como la usabilidad a largo plazo de todo lo que contiene.

La clasificación IP es el primer punto de decisión real. Es posible que una placa instalada en una sala de plantas interior seca solo necesite IP20 (protección contra el contacto con los dedos y la entrada de objetos pequeños). Una placa instalada al aire libre, en un área de lavado o en un entorno industrial polvoriento necesita una clasificación como IP65 o superior, lo que agrega entradas de cables selladas, puertas con juntas y, en general, una construcción más robusta: especificaciones que deben coincidir con el entorno de instalación real en lugar de ser predeterminadas por cualquier cosa que sea barata o fácilmente disponible.

El espacio de trabajo interno es la segunda consideración importante y es fácil de subestimar en la etapa de diseño. IEC 61439 y las regulaciones nacionales de cableado especifican espacios libres alrededor de partes energizadas y espacio de trabajo frente a un tablero de distribución exactamente por esta razón: meter demasiados circuitos en un gabinete de tamaño insuficiente no sólo parece desordenado, sino que crea una dificultad genuina (y una preocupación de seguridad) durante cualquier trabajo de inspección o modificación futura, cuando alguien necesita suficiente espacio físico para trabajar de manera segura alrededor de terminales y barras colectoras energizadas.

Obtener el tamaño correcto del gabinete desde el principio (teniendo en cuenta no sólo el número de circuitos actuales sino también una expansión futura razonable) tiende a ahorrar considerablemente más problemas que intentar adaptar una placa más grande más adelante, una vez que todo el espacio disponible en el riel DIN ya esté lleno.

¿Cómo afecta el diseño interno al mantenimiento y la inspección?

Un tablero de distribución puede funcionar silenciosamente durante largos períodos. Eso no significa que se pueda ignorar su organización interna.

Es posible que los trabajadores de mantenimiento necesiten inspeccionar conexiones, identificar circuitos, verificar dispositivos de protección o aislar parte de una instalación. Un diseño interno claro puede hacer que estas tareas sean más sencillas.

Varias consideraciones de diseño pueden ayudar a facilitar el mantenimiento:

1. Identificación clara de componentes
   Cada componente principal debe tener un propósito comprensible. Las etiquetas de circuito pueden ayudar a los usuarios a conectar un dispositivo interno con el equipo o el área al que sirve.
2. Disposición de componentes lógicos
   Los componentes relacionados deben colocarse de manera ordenada. Una secuencia lógica puede hacer que el tablero sea más fácil de entender.
3. Puntos de conexión accesibles
   Las conexiones no deberían ser innecesariamente difíciles de alcanzar durante los trabajos de mantenimiento autorizados.
4. Espacio interno adecuado
   El diseño debe evitar aglomeraciones innecesarias. El espacio de trabajo dentro del recinto puede influir en la facilidad con la que se realizan las tareas de inspección.
5. Separación clara
   Diferentes tipos de conexiones y componentes pueden beneficiarse de una organización física clara.

Estos puntos son particularmente relevantes cuando los tableros de distribución se utilizan en edificios comerciales, talleres, desarrollos inmobiliarios e instalaciones donde el mantenimiento eléctrico es parte de las operaciones regulares.

¿Qué deben considerar los fabricantes al diseñar el interior de un tablero de distribución?

La estructura interna debe comenzar con la aplicación prevista.

Un fabricante debe comprender para qué tipo de instalación eléctrica servirá la placa. La cantidad de circuitos, el uso esperado, el entorno de instalación, las necesidades de mantenimiento y la disposición operativa preferida pueden influir en el diseño interno.

Las siguientes preguntas pueden ayudar a dar forma al proceso de planificación:

Un buen diseño interno también debe considerar la relación entre las partes individuales.

Por ejemplo, los dispositivos de protección deben estar asociados con sus respectivos circuitos. Los puntos de conexión deben disponerse de manera que los conductores puedan organizarse sin confusión innecesaria. Las etiquetas deben coincidir con la disposición física.

Esto crea una cadena de usabilidad. El componente realiza su función, el diseño soporta ese componente y el gabinete proporciona el espacio y la protección que necesita todo el arreglo.

¿Podría el diseño de tableros de distribución centrarse más en la usabilidad?

Los equipos eléctricos a menudo se analizan en términos de protección y rendimiento. La usabilidad también merece atención.

Las personas utilizan un tablero de distribución. Los instaladores trabajan con él durante la instalación. El personal de mantenimiento podrá inspeccionarlo más tarde. Es posible que los operadores del edificio necesiten identificar o aislar un circuito.

Eso significa que la placa debe comunicar información a través de su disposición física.

Un circuito claramente etiquetado es más fácil de reconocer. Un grupo ordenado de dispositivos de protección es más fácil de entender. Las áreas de conexión accesibles son más fáciles de solucionar. Un recinto adecuado hace que todo el arreglo sea más práctico.

Este enfoque en la usabilidad también puede influir en la selección de productos. Los compradores pueden mirar más allá de la presencia básica de componentes internos y prestar atención a cómo está organizado el tablero.

La pregunta ya no es sólo "¿Qué piezas hay dentro del cuadro de distribución?"

También puede ser: "¿Qué tan bien funcionan juntas esas piezas dentro del tablero?"

Ese cambio de mentalidad otorga al diseño interno un papel más importante en la distribución eléctrica moderna. Un tablero de distribución es una parte funcional de una instalación eléctrica, y su valor depende no sólo de los componentes que contiene, sino también de la claridad y practicidad con que estén dispuestos esos componentes.
